1. 경사각도에 따라서 태양전지 모듈의 효율

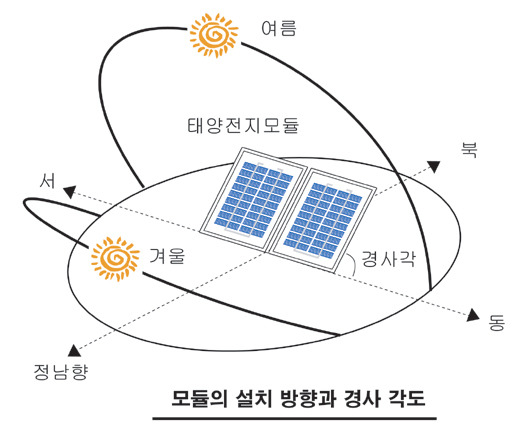

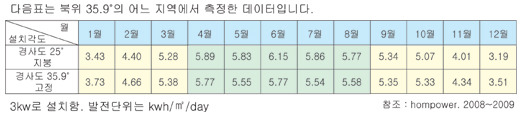

9, 10, 11, 12, 1, 2, 3월은 경사도 35.9˚로 설치되어 있는 곳이 높고, 4, 5, 6, 7, 8월은 경사도 25˚로 설치되어있는 곳이 높은 것을 볼 수 있습니다. 이는 지구 공전에 따라서 태양의 위치가 변하면서 생기는 현상입니다. (아래의 “모듈 설치각도와 경사각도 그림” 참조)

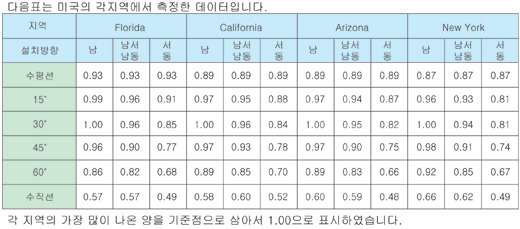

2. 경사각도와 방향에 따른 태양전지 모듈의 효율

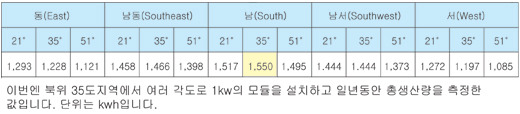

남쪽방향이 가장 많은 발전을 하고, 각 지역의 위도에 따라 다르겠지만 거의 경사도 30도에서 가장 많은 발전을 하였습니다.

3. 결론 : 한국에서 태양전지모듈의 설치 경사각도 및 방향

태양전지모듈은 태양광선과 90도의 각도일 때 가장 효율이 좋습니다.
그러므로 모듈을 설치할 때 아래 사항을 참고하십시오.

방향은 설치하고자 하는 위치에서 나침반을 사용하여 정남향 방향으로 설치합니다.

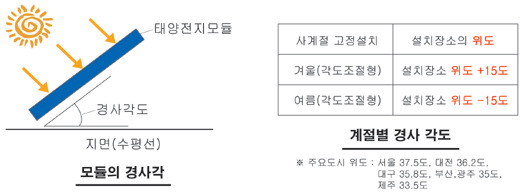

경사 각도는 수평면을 기준으로 하여 설치하고자 하는 위치의 위도 각도로 경사지게 설치합니다. (년 평균 기준)
겨울에는 경사각도를 설치지역의 위도 +15도
여름에는 경사각도를 설치지역의 위도 -15도

Tip 태양전지모듈의 설치시 나침반 이용법

지도의 북쪽과 방위 자석의 북쪽은 일치하지 않습니다.
지구는 자석의 성질을 가지고 있으며 이 지구자석이 만드는 자장을 지자기라고 합니다.
방위자석이 가리키는 북쪽과 진짜 북쪽과의 차이를 편각이라고 합니다.

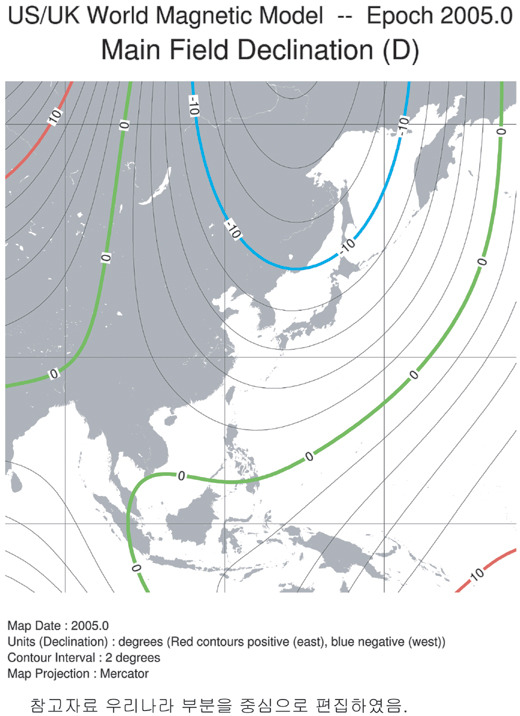

미국과 영국에서 합작해서 그린 전 세계 지자기 지도 입니다. 이 지도가 나타내는 것은 진북(실제 북극)과 자북 (나침반이 가리키는 북극)간의 차이값을 나타냅니다. 즉 실제의 북극은 나침반에서 읽은 값에서 이 지도의 값을 보정해서 계산하면 어디인지를 알 수가 있는 것입니다. 한반도는 대략 서편 8도에서 6도범위에 속하는 것을 그림에서 알수가 있습니다. 이말은 실제 우리가 나침반상에서 읽은 북쪽방향은 실제로는 진짜 북쪽이 아니라 서쪽 방향으로 편차값만큼 틀어진 방향을 나타낸다는 것을 의미합니다. 이 값은 한국국토지리정보원 발행의 국가지형도 하단에 명시되어 있습니다. 항법, 군사으로 사용하고자 할 때 나침반과 지도를 이 값만큼 틀어서 놓아야 합니다. 지도에서 보시면 파란색은 나침반이 진북에서 서쪽으로 틀어진 방향을 가리키는 서편을 의미하고 빨간색은 나침반이 진북에서 동쪽방향으로 틀어진 동편을 의미합니다. 우리나라는 일률적으로 동일하게 서편방향입니다.
대한민국의 평균적인 편각은 서7도 입니다. 하지만 장소마다 방위자석의 북쪽의 방향(편각)이 다릅니다. 장소마다 방위자석의 북쪽의 방향(편각)을 측정해두면 방위자석을 사용해 정확한 북쪽을 알 수가 있습니다. (한국국토지리정보원 http://www.ngii.go.kr 에 문의하십시오.)
참고 사이트 http://www.ngdc.noaa.gov/geomag/magfield.shtml

2010년 작성 솔라센타
