  • [배터리] 배터리와 관련된 용어들 중에서 5HR, 20HR의 의미를 자세히 설명해 주십시오.
    작성자 : 솔라센타기술부  Date : 2017.04.20
  • 답변 - (1) 5HR(5시간 율 용량) 주로 점등 용량으로 규정하는 것으로, 완전 충전한 배터리를 주변 온도 25℃에서 5시간 율 전류로 전압이 10.5V로 떨어질 때까지 방전한 시간의 용량입니다.
    (2) 20HR(20시간 율 용량) 이것은 CELL당 1.75V(12V배터리인 경우 10.5V)가 될 때까지 20시간 전류로 계속 방전할 때의 배터리 특성을 나타냅니다. 방전하는 동안 전압과 비중의 큰 변화는 없지만 방전이 거의 끝나가는 시점에서 전압과 비중이 갑자기 떨어지는 특성을 보이게 됩니다

    .


    그래프 설명

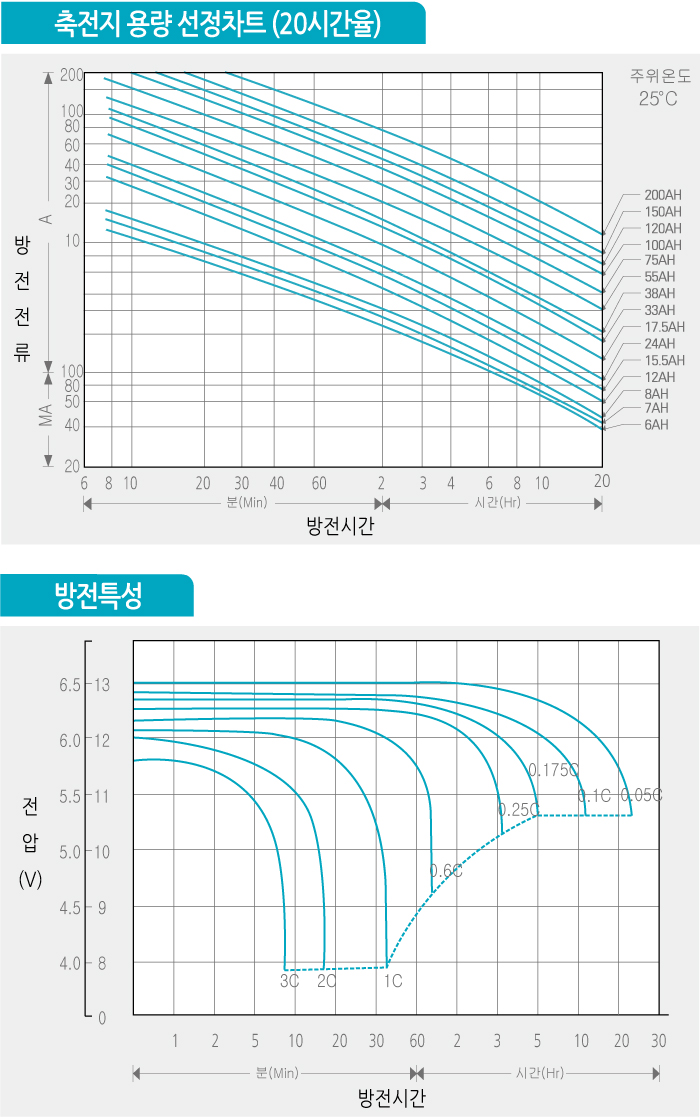

    축전지 용량 선정차트 (20시간욜) :  위그래프는 축전지 용량 산정 시 유효합니다.
    20시간율 용량을 기준으로 방전전류와 방전시간의 교차점을 찾습니다. 그리고 교차점에 근접한 곡선의 용량을 선정합니다.
    예를 들어 방전시간 3시간, 방전전류 20A을 필요할 때 축전지는 75Ah 12V를 선정하시면 됩니다.

    그래프 설명
    방전특성 : 1C란 축전지 정격용량(Ah)으로 셀 용량만큼의 전류량을 의미합니다.
    예를 들어 100Ah 12V일 경우, 1C방전 -100A, 2C방전-200A, 0.1C방전 -10A를 나타냅니다.
    1C용량으로 방전시 40분, 2C방전 시 18분, 0.1C방전 시 11시간 방전이 지속됩니다.
