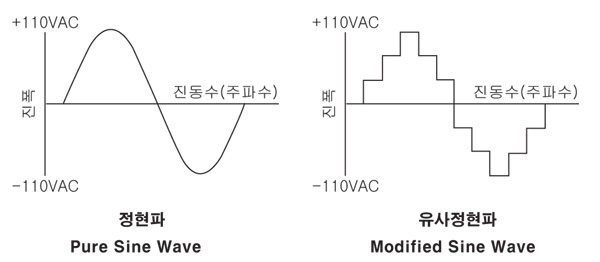

태양광발전시스템에서 만들어지는 전기는 직류(DC)전기입니다. 이 전기로 우리 가정에서 사용하는 교류(AC) 220V용 전기제품을 사용하거나, 계통(전력회사)으로 전기를 판매 할려면 DC-AC인버터를 필히 사용하여야 합니다. DC-AC 인버터는 크게 정현파 인버터와 유사 정현파 인버터로 구분됩니다.

정현파 인버터 (Pure Sine Wave Inverter) -출력파형이 계통(한국전력)에서 일반 가정에 공급되는 전기의 파형을 정현파라고 부르며 이 파형의 전기는 가정에서 사용하는 교류 전기제품을 모두 사용할 수 있습니다. 독립형 태양광발전 시스템이나 측정기기, 의료기기, 통신기기, 음향기기, 형광등, 컴퓨터 등 고가 정밀기기의 사용에는 정현파 인버터를 선택하여야 합니다.

유사정현파 인버터 (Modifide Sine Wave Inverter) - 정현파와 비슷하지만 파형의 왜곡에 있어서 정격출력에 도달하면 파형이 찌그러지는 현상이 생겨 서지가 발생되고 잡음과 화상 노이즈 현상이 발생합니다. 변현된 파형이기 때문에 민감한 전자제품은 사용을 피하는 것이 좋으며 이 파형으로 사용할 수 있는 제품은 파형에 민감하지 않는 모터류, 전등, 전열기구 등에 사용됩니다.

-. 인버터의 용량 선정 방법

먼저 위의 내용에 따라 파형을 선택한 후 용량을 선정합니다.

인버터의 제품의 사양서를 보면 일반적으로 용량이 OUTPUT POWER(PEAK POWER RATING, SURGE POWER)라는 표시와 OUTPUT POWER CONTINUOS(CONTINUOS OUTPUT POWER)라는 표시가 있습니다.

OUTPUT POWER CONTINUOS(CONTINUOS OUTPUT POWER)는 인버터에 부하를 연결하여 30분 이상 견딜 수 있는 정격출력용량의 표시이며 OUTPUT POWER(PEAK)의 50%정도 입니다.

반드시 정격출력용량 이하의 전기 제품을 사용해야 인버터가 과전류 및 과열에 의한 고장이 일어나지 않습니다. 또 하나 유의 사항은 인버터의 효율을 꼭 감안하여 선정하여야 합니다. 인버터의 효율은 회사별로 차이가 나며 제품사양서에 표시되어 있습니다. (80~90%)

예) 전원 : DC 12V

부하 : 220V, 100W LED 전등

인버터효율 : 85%

사용하는 경우에 인버터 정격출력용량을 계산해 보겠습니다.



인버터 정격출력용량 = 1000W/0.85=118W

이 제품에는 정격출력용량 118W 이상의 인버터를 사용해야 합니다.

주의사항

1. 인버터는 컨트롤러 출력 단자에 연결시키지 말고 배터리에 직접 연결시켜야 합니다.

AC 전기제품은 기동 시에 정격전력 이상의 전력을 소비하기 때문에 컨트롤러에 직접 접속시키면 많은 기동전류에 의해

컨트롤러가 파손될 수 있으니 인버터는 배터리에 직접 연결하십시오.

그리고 배터리에서 인버터로 오는 전선의 굵기도 충분한 굵기의 케이블을 선정하여야 합니다.

2. 모터류, 텔레비젼, 냉장고,에어콘, 형광등을 사용하실때는 다음 사항을 참고해 주십시오.

모터류의 경우 - 모터를 처음 기동시킬려면 정격소비전력보다 평균 3배이상의 써지전력 (OUTPUT POWER(PEAK POWER RATING, SURGE POWER) 이 필요합니다. 따라서 인버터 선정시 정격출력용량과 써지출력용량을 꼭 확인하고 두가지 조건에 모두 만족하는 제품을 선정하십시오.

텔레비젼의 경우 - 텔레비젼도 처음에 전원을 켜고 영상이 완전히 나올때까지의 최대전력은 규격에 표시되어 있는 정격소비전력의 약 2-3배 이상의 전력이 필요합니다. 예를들면 정격소비전력 40W의 텔레비전을 인버터로 사용할려면 , 40W의 정격출력용량과 40×3=120W의 써지출력용량을 견딜수있는 DC-AC인버터를 선정하여야합니다.

냉장고, 에어콘의 경우 - 압축기(콤프레샤)의 기동전력이 추가로 필요하기 때문에 최대전력은 정격소비전력의 5배를 곱해주어야 안정적입니다.

형광등의 경우 - 형광등을 점등하기 위하여는 안정기등 형광등기구의 전력계산이 필요합니다. 형광등기구의 소비전력은 램프의 소비전력과 거의 갇기 때문에 약2배의 전력이 필요합니다. 예를들면 20W의 형광등 3개에 필요한 전력은 20W × 3개 × 2 = 120W 즉 정격전류 120W이상의 인버터가 필요합니다.
