  • [태양전지] 솔라셀 카다록 보는 방법
    작성자 : 솔라센타기술부  Date : 2017.04.19
  • 문의 주신 내용이 솔라셀 사양서의 내용에 대한 것이었습니다.

    보통 솔라셀 제조사 홈페이지에 들어가시면 사양서를 보실 수 있으십니다.

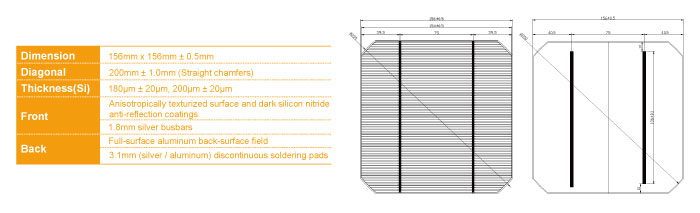

    <M>사의 단결정 셀 입니다.


    Dimension : 크기를 말합니다. - 156mm×156mm은 6인치 셀입니다.

    Diagonal : 대각크기를 말합니다.

    Thickness : 두께를 말합니다. - 보통 웨이퍼를 180μm 또는 200μm로 제작합니다.

    Front : 전면입니다. - 반사방지코팅을 입혀서 최대한의 효율을 낼수 있게 제작합니다. 그리고 이 제품은 전면후에 버스바도 2개 라인으로 있습니다.

    Back : 후면입니다. - 납땜용 공간이 있습니다. 전면에서 후면으로 연결될 수 있습니다.




    <Q>사의 단결정 셀 사양서입니다.




    단결정 셀 중에서, 셀 모서리가 각진 사각형 모양이 아니라 거의 정사각형 모습도 있다는 것을 보여드리고 싶어서 올려 드렸습니다.

    <M>사와 다른 점은

    -. 버스바가 3개가 있습니다.

    -. 각진 모양이 아니라서 직경이 더 큽니다. (M사 200mm, Q사 220mm)

    -. 전면과 후면의 버스바와 납땜공간이 자그만하게 되어있습니다.
