MPPT 충전컨트롤러 Tracer 6420AN은 부하단자가 없는 대신에, 릴레이 단자로 인버터를 직접 On/Off 할 수 있습니다.

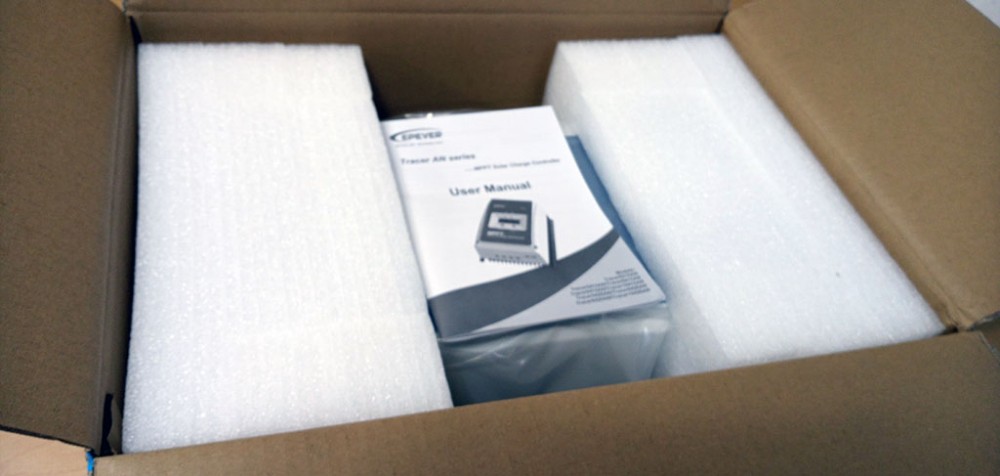

① 먼저 박스를 개봉한 후 Tracer 6420AN을 꺼냅니다.

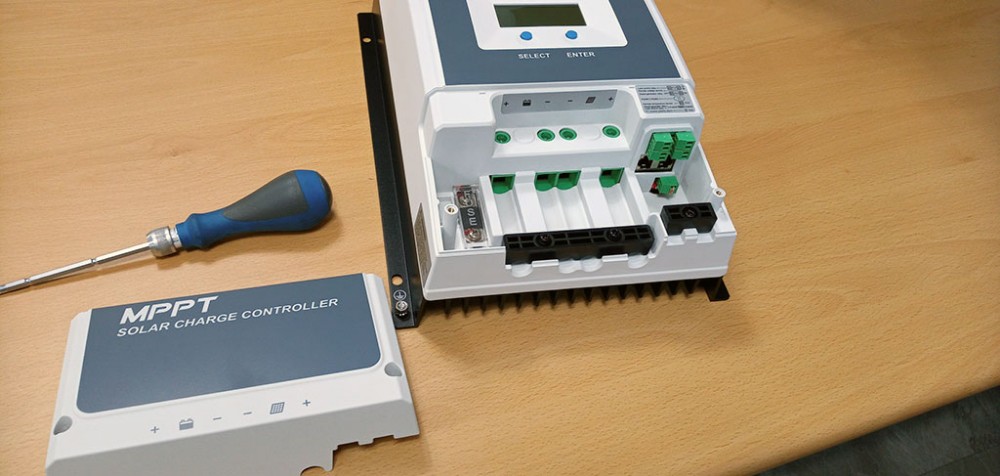

② 정확히 맞는 드라이버를 사용해서 단자대를 열어주십시오. (정확히 크기가 맞는 드라이버를 반드시 사용해주세요!!!)

③ 단자대의 모습입니다. 오른쪽에 복잡해 보이는 곳에서, 저희가 연결할 곳은 "Load control relay" 입니다.

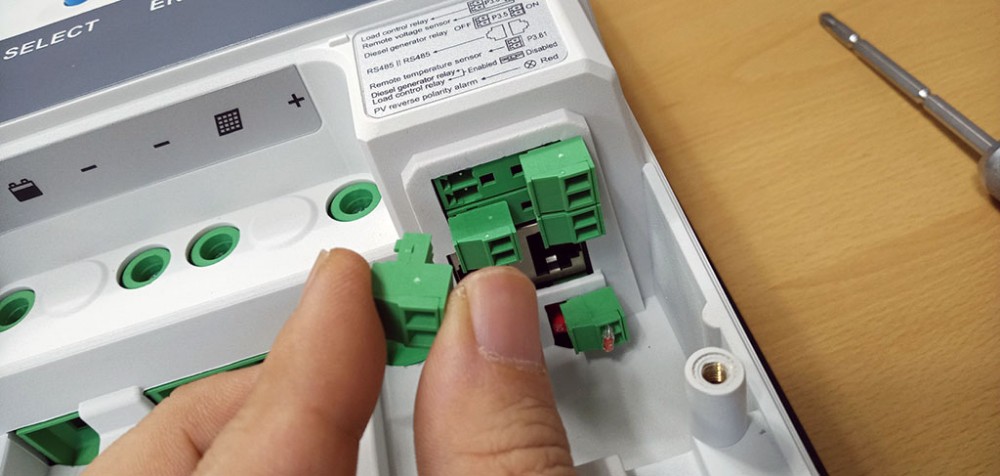

④ 컨트롤러의 "Load control relay" 소켓을 빼놓습니다.

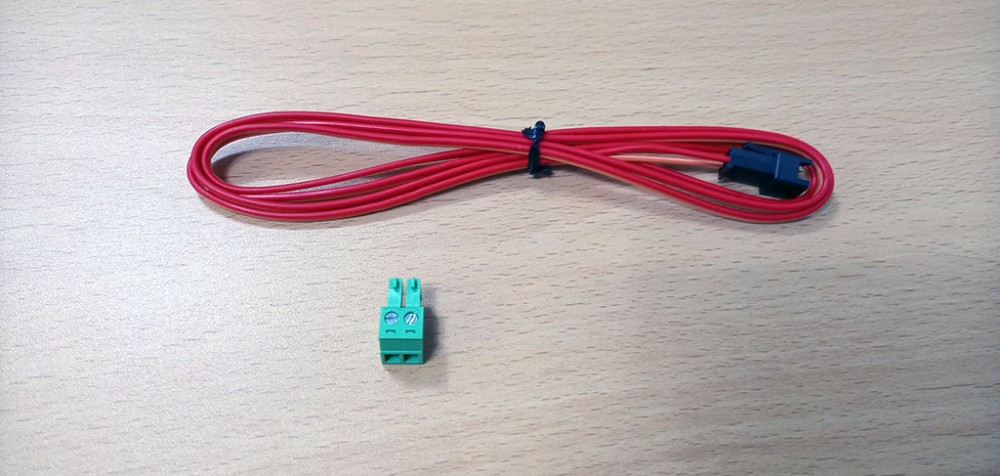

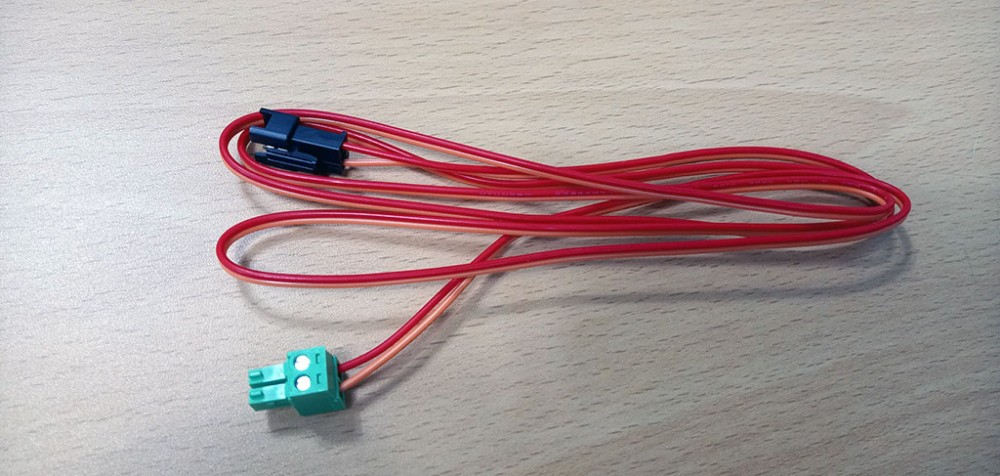

⑤ "Load control relay" 소켓과 인버터의 보조스위치선을 연결합니다. (보조 스위치선은 보통 인버터에 포함되어 있습니다.)

⑥ "Load control relay" 소켓을 다시 컨트롤러에 연결해줍니다. (선이 흔들리지 않도록 잘 고정해 줍니다.)

⑦ 보조스위치 선을 인버터에 연결해줍니다. - 인버터에 연결후 왼쪽에 있는 "Reset" 스위치는 On 을 하시고, 오른쪽 "Power" 스위치는 Off로 해주세요.

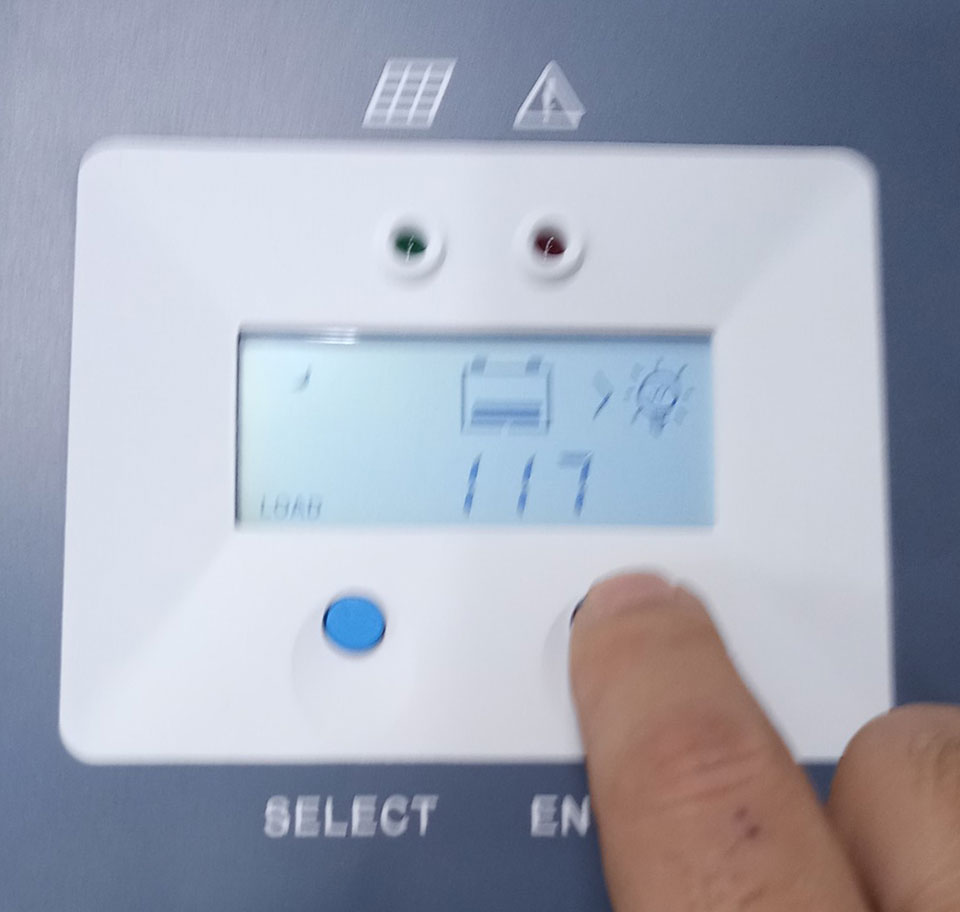

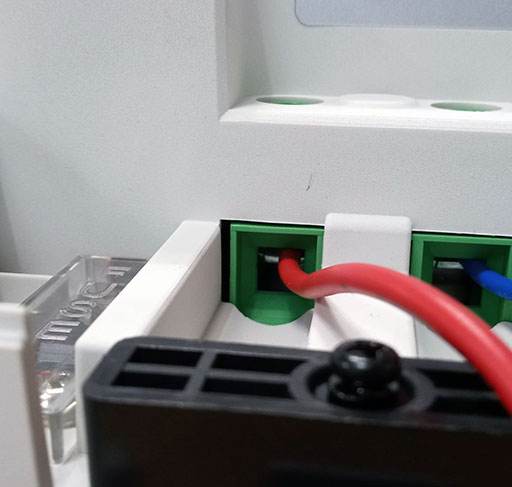

*. 주의사항 Tracer 컨트롤러에 배터리연결시 반드시 전동드라이버 사용하지 마시고, 일반 드라이버로 정확히 조여주십시오.

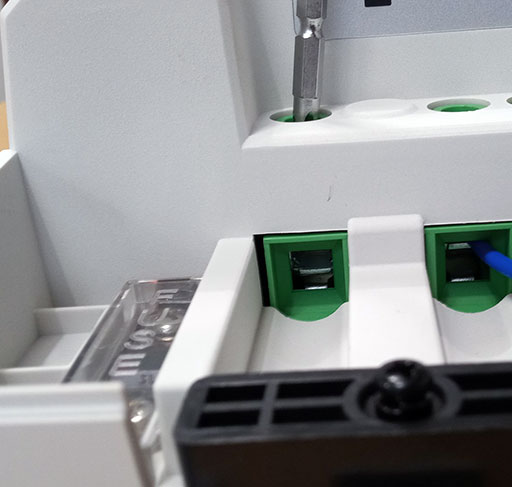

단자를 내려놓고 난 후, 전선을 정확히 끼우고, 다시 올려서 조여 주셔야 합니다.

정확히 연결이 안되면 화재와 고장의 원인이 됩니다.
